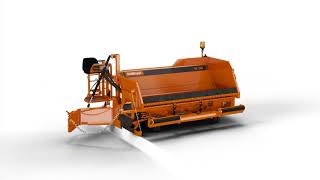

Strassmayr BF290 road widener

Der STRASSMAYR BF 290 wurde entwickelt, um alle Aspekte von Straßenarbeiten wie Straßenverbreiterung, harte Schulterarbeiten oder das Füllen von Kabel- und Rohrleitungsgräben zu lösen. Maschinen können entweder Geschoben oder Gezogen sein und von einem eigenen Dieselmotor oder von der Zapfwelle des Trägers angetrieben werden. Es kann hydraulisch oder über Elektroventile gesteuert werden.
Mit diesem Gerät können alle Arten von Boden, Kies, Sand und Asphalt verwendet werden. Die universelle Schnellkupplungshalterung ermöglicht dies Befestigen Sie den BF290 an einem Radlader, Baggerlader oder Traktor. Mit einem speziell entwickelten Estrich können mehrere Materialschichten, optional bis zu 3 Meter, verlegt werden in der Breite (PUSH-Version). Eine zusätzliche Kehrbürste unter dem Fahrersitz sorgt für die Sauberkeit des Prozesses.

Modelle erhältlich in der Linie BF 290:

Modell BF 290 PUSH BF 290 PULL
Max. Arbeitsbreite bis zu 3 m bis zu 1 m
Angetrieben von Kubota Diesel
oder PTO Kubota Diesel
Kontrollsystem Hydraulisch oder elektrisch Hydraulisch oder elektrisch









Aufbau der Einheit
o Stahlkonstruktion der Einheit, geschweißt, dreifach lackiert
Kapazität des Hauptmaterialbehälters ca. 2,5 m3
solider Hauptrahmen
o Förderband für den Materialtransport
gummierte Antriebstrommel mit Hydraulikmotor
spezielle Stahlspanntrommel
spezielles Spannsystem mit manueller Einstellung
o Absorber mit hydraulischer Abstandseinstellung
Ermöglicht eine weiche Passform für alle Arten von LKWs, die Material liefern
o Vorderblatt mit Tragfähigkeit
stellt sicher, dass während des Betriebs kein Material aus dem Steinbehälter fällt
Material, das nach dem Fertigstellen auf der Klinge verblieben ist, wird auf das Förderband transportiert





Haupttriebwerk
o Hauptmotor KUBOTA D 902,
Erfüllung der Abgasemissionsverordnung EPA Tier 4
vertikaler flüssigkeitsgekühlter 3-Zylinder-Diesel
Motorleistung 16,1 kW (22 PS)
Motorkühler mit Lüfter
Hauptmotor in der Mitte des Geräts, um Schäden zu vermeiden
o Hydraulikpumpe, die alle Funktionen antreibt
Hydrauliköltank mit Filter und Temperatur- / Ölstandsanzeige

Hydraulische Funktionen des Estrichs
o hydraulische stufenlose Einstellung der Arbeitsbreite
Arbeitsbreite bis zu 2000 mm (PUSH-Version) mit stufenloser Einstellung im Bereich von 600 mm.
o hydraulische stufenlose Einstellung der Neigung
Neigungseinstellung zulassen
o hydraulische stufenlose Einstellung der Estrichhöhe



Montageplatte
o Die Montageplatte wird mit dem Gerät geliefert
wird im Auftrag der Zeichnung und der vom Kunden erhaltenen Maße erstellt
ermöglicht die sofortige und einfache Montage an den Gabeln des Radladers

Trägeranforderungen
o Radlader
o Baggerlader
o Traktor
Jede Marke mit einer Motorleistung von mindestens 70 kW und einem Gewicht von mindestens 8 Tonnen
Träger ist nur gewidmet, um die Straßenverbreiterung zu schieben








Anwendung
o Kies, Sand, Erde (mit Standardförderband)
o alle Asphaltmischungen (Austausch des Förderbandes gegen das spezielle erforderlich)

Technische Spezifikation:
o Gewicht der Einheit leer 2 900 kg
o Arbeitsbreite bis zu 2 000 mm
stufenlos einstellbar im Bereich von 600 mm
o Förderbandhöhe 510 mm
o Materialpflasterhöhe + 240 mm
330 mm
o Pflasterhang +/- 15 Grad

Steigungsanzeige
o mechanisches System mit angepasster Neigung

Bedienungsoberfläche
o Wird auf der rechten Seite des Geräts direkt über dem Ort der Materialverlegung montiert
ermöglicht die Ausführung aller Hauptfunktionen des Geräts
Ausgestattet mit fahrbarem Fahrersitz für den Transport

Räder
o vier Doppelräder aus Spezialgummi
mit 360 Grad Rotationsmöglichkeit
einfache und problemlose Austauschmöglichkeit






































Zusätzliche Ausrüstung

Reinigungsbürste
o mit hydraulischem Antrieb
o hydraulische Einstellung der Arbeitshöhe

Zusätzliches Spezialförderband
o Ermöglichen des Verlegens der Asphaltmischung
mit erhöhter Temperaturbeständigkeit bis zu 200 Grad. C.

Verbreiterungselemente bis 3,0 m. (nicht in der PULL-Version verfügbar)
o Arbeitsbreite bis zu 3,0 m.
Ermöglicht immer noch eine stufenlose hydraulische Einstellung im Bereich von 600 mm.

Überdachung
o Baldachin über dem Bedienerplatz
Stahlgerüst für den Baldachin

Frontschleppsystem (für PUSH-Version)
o Ermöglichen der Umwandlung der PUSH-Version in eine PULL-Version
o System, das die direkte Kopplung des Straßenverbreiterers an den LKW ermöglicht
o Der Straßenverbreiterer wird vom LKW gezogen, der Material liefert
o Kein Radlader oder Baggerlader erforderlich, um den Straßenverbreiterer und den LKW betriebsmäßig zu schieben
o Ausrüstung:
o 2 Hydraulikzylinder ersetzen zwei Vorderräder
o Spezielle vordere Abschleppeinheit, die die vordere Stange ersetzt

Das vordere Abschleppsystem ermöglicht den Betrieb der Straßenverbreiterung, ohne dass ein spezieller Radlader oder Baggerlader erforderlich ist. Die Rolle des Schubradladers übernimmt ein Abschleppwagen, der ohnehin auf der Baustelle vorhanden ist und das zu verlegende Material liefert.

Die manuelle Regulierung der Hakenhöhe ermöglicht eine grobe (anfängliche) Einstellung der Hakenhöhe, um eine gute Verbindung zum Flurförderzeug und die korrekte Position der Straßenverbreiterung sicherzustellen.
Hydraulikzylinder, die zwei Vorderräder ersetzen, ermöglichen eine reibungslose und stufenlose Einstellung der Hakenhöhe, ermöglichen eine problemlose Kopplung des Straßenverbreiterers an das Flurförderzeug und eine Entkopplung, wenn ein Wechsel des Flurförderzeugs erforderlich ist.

Elektrischer Betrieb aller Funktionen des Gerätes
o Bedienfeld mit elektrischen Schaltern zur Bedienung aller Funktionen
o System basierend auf Hydraulik-Elektro-Ventilen am Gerät
o System, mit dem das Bedienfeld in die Ladekabine bewegt werden kann
Ausgestattet mit einer speziellen elektrischen Kabelverlängerung
